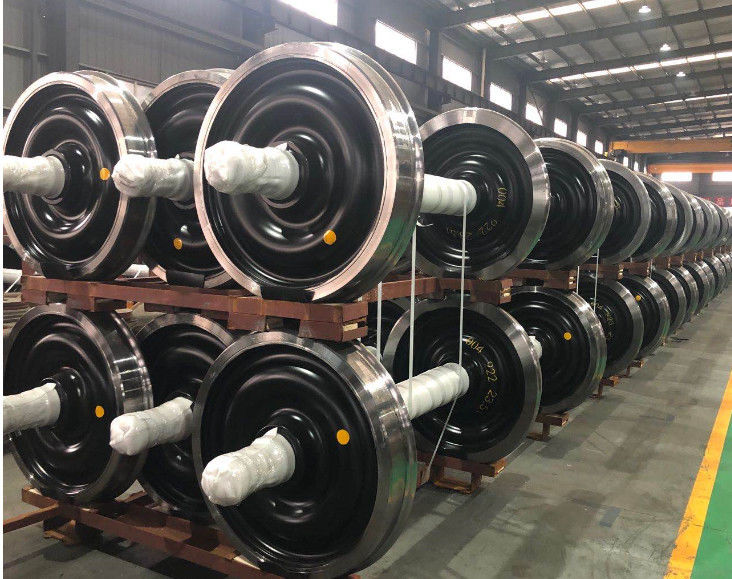

TSI-certificering voor spoorwegwielstel BA004 Wielstel (22,5 t)
Wielen, met een afmeting van 1435 mm, met wielen met een enkelblok van 920 mm, voor een asbelasting van 22,5 ton
Volgens de technische specificatie EN EN13260 (wielsets); EN EN13261 (assen) en EN EN 13262 (wielen).
Belangrijkste technische kenmerken:
- afmeting 1435 mm
- totale aslengte 2180 (+1/-1) mm
- afstand tussen lagerachsen 2000 mm
- afstand tussen de twee op de as gedrukt wielen: 1360 (+1/-1)
- nominale wieldruk op de asdiameter f 200 mm
- gewicht van het wielstel ongeveer 998 kg
- een wielwijdte van 920 mm (+4/-0)
- wielen met een doorsnede van 840 (+2/0) mm
- velgenwijdte 135 (+1/-1) mm
- de binnendiameter van de velg van het wiel aan de lippenzijde van 810 mm (+ 0/-4 mm)
- de binnendiameter van de velg van het wiel tegenover de lippenzijde van 810 (+ 0/-4) mm
- dikte van het web:
- bij aansluiting op de ring 20 (+2/-0) mm
- bij verbinding met het schip 20 (+2/-0) mm
- de buitendiameter van de knoop aan de zijkant van de tegenovergestelde lip van 240 (+4/-0) mm
- buitendiameter van de knoop aan de lippenzijde van 240 (+4/-0) mm
- lengte van de knoop: 185 (+3/-0) mm
- een ascarosserie met een diameter van 173 (+2/-0) mm
- nominale wieldruk op de asdiameter van 200 mm
- rollend profiel volgens EN13715-S1002/h28/e32,5/6,7%
- totale aslengte 2180 (+1/-1) mm
- een diameter van 130p6 ((+0,068/+0,043) mm
- lengte van het asblad 191 (+0,5/-0,5) mm
- diameter van de asverscherm f 160 t7 (+ 0,174/+ 0,134) mm
- vergrendelingslengte 58 (+1/-0) mm
- nominale wieldruk op de asdiameter van 200 mm
- Flanke 30,5/32,5 mm
We kunnen ook verf toevoegen volgens uw vereiste.
