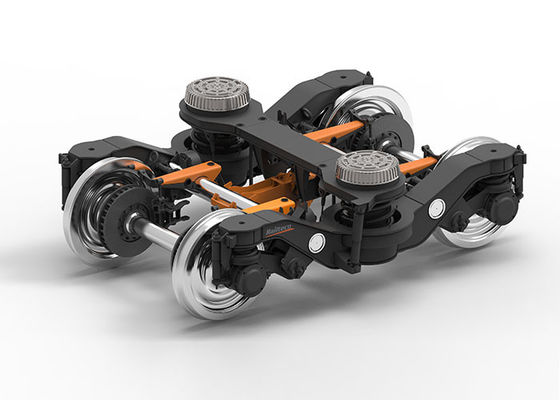

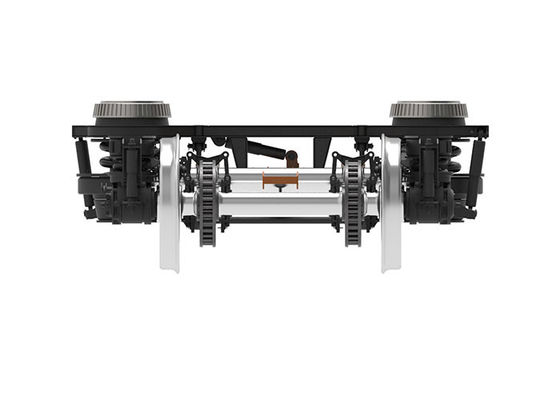

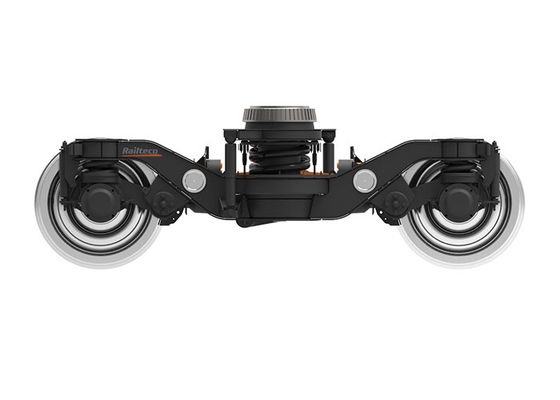

Spoorwegcoach Bogie Y32

Spoorwagon Y32 Wagon Wagon Wagon Wheel Set Wagon voor Wagon Spoorwagon

Beschrijving van spoorwegwagon Y32:

Dit type bogie is vooral geschikt voor 1435mm breedte, maximale asbelasting 16t, maximale bedrijfssnelheid 160km/h voor personenauto's.het zijlicht heeft een U-structuurHet hoofdmateriaal van het bogiesysteem is S355J2+N. Het wielstel heeft een wieldiameter van φ890 mm.Het wielloopvlak is van slijttype volgens de UIC-norm; De vervaardiging van assen en wielstel voldoet aan de eisen van de normen EN13260 en EN13261.

De wagen bestaat hoofdzakelijk uit frame, wielstel, primair ophangsysteem, bolster veerapparaat, handremstelsel, basisremstelsel, tractieapparaat en hulpmiddel, enz.De lagers op de bogies nemen SKF centripetal korte cilindrische rollagersDe verticale ophanging en de innerlijke en buitenste dubbele spoelveren zijn in de primaire ophanging opgenomen.de asbox positionering neemt elastisch gewrichts roterende arm positioneringsapparaat. Versterkingsveervoorziening voor een groep van de enkele spoelveer die zich in de veerbank van het frame bevindt, wordt de versterker op de versterkingsveer geplaatst,en het lichaam wordt rechtstreeks ondersteund op de twee spoelveren door de bolster, zijn er twee verticale hydraulische trillingsdempers en een transversale trillingsdemper tussen de steun en het frame.Het basisremsysteem is gebaseerd op gietijzeren blokremmen en een schijfremenDe trekkracht wordt doorgegeven door een stalen touw die de carrosserie verbindt met de longitudinale balk van het bogie frame en de longitudinale impact tussen de carrosserie en het bogie frame vermindert.

Hoofdtechnische gegevens vanSpoorwagon Y32:
